filtry AEF (Axial Edge Filter) Auxill

auxill_polska_prodoreko_filtr_samoczyszczacy_aef

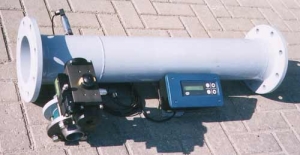

Filtry AEF (Axial Edge Filter) jest prostym liniowym filtrem do usuwania mieszanych organicznych i cięższych stałych frakcji od cieczy. Wyposażony jest w kilka elementów, w tym rurę ze szczelinami (cardridge z klinem z drutu). Łączna powierzchnia wlotu jest mniejsza od nominalnej średnicy rury, co powoduje zwiększenie prędkości w filtrze. Zwiększona prędkość powoduje przesuwanie się ciał stałych i materii organicznej do przodu, które zbierają się w zintegrowanej komorze zbiorczej. Zgodnie z prawem Bernoulliego woda opuszcza elementy filtracyjne w ostatniej części od wewnątrz na zewnątrz. W tym momencie następuje wyhamowanie i woda wypływa pod normalnym ciśnieniem przez wylot. Cząstki stałe gromadzą się w komorze zbiorczej. Komora zbiorcza kontrolowana jest na zasadzie kontroli różnicy ciśnień.

auxill_polska_prodoreko_filtr_samoczyszczacy_aef

Wielkość filtra określana jest przez przepustowość niezależnie od wielkości frakcji. Wielkość oddzielanych frakcji stałych ocenia się na poziomie 250 mikronów – 1mm. Przy określaniu wielkości filtra należy się upewnić, że minimalna przepustowość wynosi co najmniej 50% nominalnej przepustowości. Szybkość przepływu wskazana w danych technicznych ze względów bezpieczeństwa nie powinna być przekraczana.

Przykłady aplikacji:

– systemy chłodzenia wodą

– systemy poboru wody

– wstępna filtracja strumieni procesowych

– ścieki odpadów po polerowaniu

auxill_polska_prodoreko_filtr_samoczyszczacy_aef

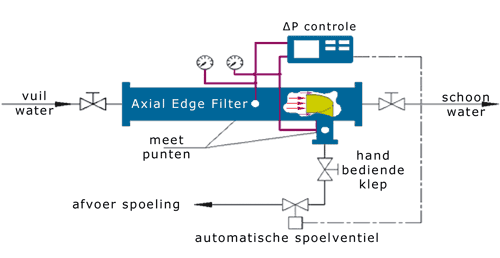

Filtry AEF nie wymagają dodatkowych fundamentów. Filtr może być montowany praktycznie w dowolnej pozycji, przy czym należy pamiętać, że przepływ zawsze prowadzi w dół. Należy pamiętać o montażu zaworów odcinających dla głównego wlotu i wylotu. Należy unikać przy instalacji kolanek, redukcji itp. Filtr dostarczany jest bez kołnierzy i połączeń elektrycznych pomiędzy filtrem i panelem sterowania.


type capacity in/outlet L K C weight
  (m³/h) (DN/PN10) (mm) (mm) (DN) (kg)
140-100-3-27 45 100 650 150 32 29
140-125-4-27 60 125 720 160 32 38
140-125-3-43 95 125 768 160 40 40
140-150-4-43 125 150 725 180 50 50
140-200-5-43 195 200 940 210 65 76
140-200-6-43 250 200 1000 245 65 78
140-250-4-61 315 250 1290 245 80 109
140-250-5-61 395 250 1215 240 80 106
140-300-6-61 500 300 1420 270 100 138
– subject to change without prior notice / please ask for dimensional drawings
– capacity related to water at 20 ºC and a 300 filter element
– other sizes and higher capacities on request
