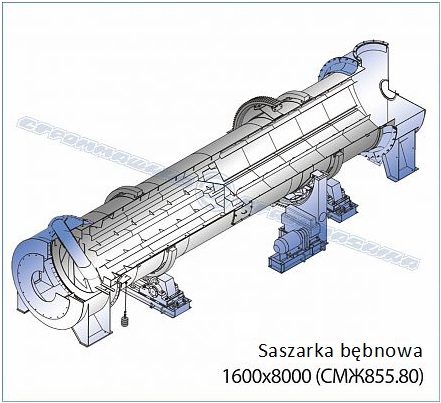

Suszarka bębnowa СМЖ.855.80

Suszarka bębnowa przeznaczona dla suszenia materiałów sypkich gazami paleniskowymi.

Suszarki bębnowe wykorzystują się w przemyśle materiałów budowlanych w różnych technologicznych liniach dla cieplnego suszenia wapnia, gliny, piasku, kredy i in. materiałów sypkich wielkością cząstek do 35 mm.

Suszarka bębnowa składa się z obudowy, stacji podporowo-oporowej, stacji oporowej, napędu, bandaży, wieńca zębatego.

Obudowa bębnu jest konstrukcją spawalniczą, dokonaną z oddzielnych segmentów pierścieniowych. Wewnątrz obudowy dla aktywizacji przekazania ciepła montują się końcówki: na początku śrubowa, w średniej części podnośnikowo-łopatkowa, na końcu sektorowa.

Oporą obudowy są dwa bandaże stalowe.

Bandażami obudowa opiera się na stacje podporową i podporowo-oporową. Na obudowie bębnu za pomocą płytek montuje się wieniec zębaty, za pomocą którego bęben wprawia się w ruch obrotowy od napędu.

Napęd składa się z koła zębatego czynnego, reduktora i silnika elektrycznego, połączonych między sobą przez sprzęgła i montowanych na jednej ramie.

Strommashina, Polska, piec cementowy, piec ceramiczny, suszarnia obrotowa, piec obrotowy, prodoreko

Komora wyładowcza jest przeznaczona do odprowadzenia gazów paleniskowych i wyładunku materiału ususzonego.
Bęben montuje się w stosunku do horyzontu pod kątem 20. Pochylenie obudowy w połączeniu z obracaniem dookoła osi zabezpiecza przemieszczenie obrabianego materiału w kierunku komory wyładowczej.

Gorące gazy paleniskowe nadchodzą do obudowy i zderzając się z materiałem nagrzewają jego, odparowując wilgoć, która mieści się w nim. Przekazanie ciepła zachodzi trzema głównymi sposobami: w stanie zważonym przy spadku materiału z łopatek, od gazów paleniskowych przez zewnętrzną powierzchnię leżącego w zaspach materiału, od bardziej nagrzanych części wewnętrznej konstrukcji bębnu i segmentu pierścieniowego obudowy.

Tryby suszenia dla różnych materiałów zmieniają się zależnie od wilgoci surowca na wejściu do bębnu i potrzebnej wilgoci materiału gotowego na wyjściu z bębnu, frakcyjnego składu materiału, że poddaje się suszeniu, właściwości materiału.

Temperatura nadchodzącego do bębnu nośnika ciepła powinna być nie więcej 800 °C. Temperatura spalin na wyjściu z bębnu niemniej 100-150°С, byle uniemożliwić kondensację wilgoci w wyładowczej części bębnu.

Na wejściu gazów paleniskowych do bębnu powinno być rozrzedzanie  niemniej 30 Pa.
Paliwo – gaz ziemny, gaz skroplony, olej napędowy.



Dane techniczne

Nazwa СМЖ 855.80 1,6х8)
Rodzaj potokowy
Tryb funkcjonowania ciągły
Wymiar obudowy bębnu (długość x średnica) , mm 8000х1600
Objętość bębnu, m3 16
Częstotliwość obrotu bębnu, ob./min. 3,14/4,15/6,2
Pochylenie obudowy bębnu do horyzontu, stop. 2,52
Nośnik ciepła gazy paleniskowe
Temperatura nośnika ciepła, оС, 800
Wymiary gabarytowe (długość х szerokość х wysokość) , mm 9850х2800х3550
Masa, kg 12400
Moc zainstalowana silnika, kW 8/10/12,5
Częstotliwość obrotu silnika, ob./min. 750/1000/1500
Napięcie zasilania, V 380
Reduktor 1Ц2У-250-31,5-21
Dokument normatywny ТУ 4845-005-54028986-2008 Kod ОКП 484500

Uwagi:

  1. Wydajność nie wskazuje się, ponieważ zależy od właściwości materiału, jego wilgoci (początkowej i końcowej), wymiaru materiału wyjściowego. Określa się sposobem rozliczeniowym.
  2. Przy uzgodnieniu z zleceniodawcą jest możliwa zmiana wymiarów obudowy bębnu.
  3. Przy uzgodnieniu z zleceniodawcą jest możliwe dodatkowe kompletowanie komorami załadunku i wyładunku, termogeneratorami, palnikami.
