Młyn kulowy СМ6008А z centralnym rozładunkiem dla suchego rozdrobnienia materiałów średniej twardości

Młyn kulowy CM6008A z centralnym rozładunkiem i kratami jest przeznaczony dla suchego rozdrobnienia różnych rud i materiałów budowlanych średniej twardości.

Młyn wykorzystuje  się w przemysłu budowlanym, rudnym, kopalnictwie surowców chemicznych i innych branżach przemysłu i pracuje ciągle w różnych schematach technologicznych w trybie otwartym albo zamkniętym.

Młyn pozwala otrzymywać jednorodny stopień przemiału produktu za pomocą kul różnej średnicy.

Wydajność młyna zależy od fizyczno-mechanicznych właściwości rozdrabnianego materiału, stopnia przemiału, równomierności zasilania, wypełnienia ciałami mielącymi i materiałem, kwalifikacji obsługi.

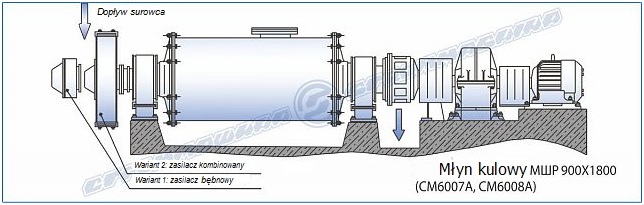

Młyn składa  się z bębnu, części załadowczej, części wyładowczej, opór rolkowych, obudowy wyładowczej, napędu i leju wyładowczego. Bęben jest stalowym cylindrem, wykładzony od wewnątrz metalowymi albo gumowymi płytami, które chronią jego od zużycia.

Wykładzina gumowa  wykorzystuje się pod następnym warunkiem eksploatacji młynów:
– środowisko powinno być neutralnym, kwasowość dopuszcza się nie wyżej Рн=8-10 jednostek;
– temperatura środowiska nie wyżej 800 оС;
– średnica kul ładowanych kul nie więcej 80 mm;
– wymiar cząstek materiału ładowanego nie więcej 20 mm;
– liczba obrotów bębnu nie może przekraczać wartości, wskazanej w charakterystykach młyna.

Wykorzystanie wykładziny gumowej  prawie w całości usuwa, jeśli to potrzebnie, trafienie metalu wykładziny kul do rozdrabnianego materiału i znacznie obniża obciążenie akustyczne od działającego młyna na środowisko zewnętrzne. Wydajność młyna wyżej przy montażu wykładziny metalowej.

Opora rolkowa składa  się z rozłączalnej w dwóch płaszczyznach obudowy i dwóch rolków, przymocowanych na łożyskach sferycznych.   Napęd młyna  centralny i składa się z silnika elektrycznego, reduktora i dwóch sprzęgł: sprężystego i tulejowo-palcowego.

Kraty wyładowcze są  przeznaczone do utrzymania w młynie kul i materiału niezmielonego. Łopatki wyładowcze, instalowane między kratami i pokrywą wyładowczą, równomiernie rozprowadzają materiał w obszarze między pokrywą i kratami i zrzucają jego na stożek wyładowczy. tym samym osiąga się podniesienie wydajności młyna.

Załadunek młyna  materiałem realizuje się przez lej załadowczy i załadowczy przenośnik śrubowy.

Materiał, nadchodzący do młyna, rozdrabnia się ciałami mielącymi  i przenosi się od końcówki załadowczej do rozładowczej pod naciskiem ciągle nadchodzącego materiału.
Ostatecznie zmielony materiał, przechodząc przez tuleję rozładowczą, przesiewasz i osłonę rozładowczą, nadchodzi zgodnie z przeznaczeniem.



Strommashina Polska, młyn kulowy, kruszarka młotkowa, kruszarka spieków, młyn młotkowy tangencjalny, młyn prętowy, młyn walcowy, rozcierak prętowy, homogenizator prętowy, piec ceramiczny, piec cementowy, kalcynator, suszarnia obrotowa, prodoreko

Dane techniczne


Typ młyna
МШЦ
Indeks młyna СМ6008А
Nominalna objętość bębnu, m3 0,9
Wewnętrzna średnica bębnu  (bez wykładziny) , mm 900
Długość bębnu  (bez wykładziny) , mm 1900
Nominalna częstotliwość obrotu bębnu, ob./min. 37
Wydajność, t/g 0,2-1,2
Wymiary gabarytowe (długość х szerokość х wysokość) , mm 5320х1190х1035
Masa młyna, t  (bez ciał mielących) 3,95
Masa ciał mielących, t* 1,7
Moc zainstalowana, kW 18,5
częstotliwość obrotu, ob./min. 730
Przełożenie reduktora 20
